最后iMac Pro得到3分（满分10分），焊死的显卡、定制版SSD和缺少外置内存更换装置是最大缺憾。

虽然 iMac Pro 的售价超过4万元，但是依然有不少朋友表达了对这台能怪兽的兴趣，而此前网络上零零散散的拆解却让人不太尽兴。不过好在专业拆解机构 iFixit 并没有让我们等太久，他们在今天上传了 4999 美元的低配版 iMac Pro 的详细拆解，一起来看看。

包装配件方面，为了配合 iMac Pro 深空灰外壳的设计，随机的妙控鼠标、妙控键盘和妙控版都是采用的同样的深空灰配色，限量版哦！同时还提供了一条黑色的 Lightning 至 USB 线缆，供 iPhone/iPad 使用。

接口方面，iMac Pro 提供了3.5mm 耳机插孔、标准 SDXC 读卡器、4个 USB 3 接口（苹果并未标出是3.0还是3.1）、4个支持 Thunderbolt 3 的 USB Type-C 接口和 10Gb 以太网口，接口数量和类别都非常齐全。

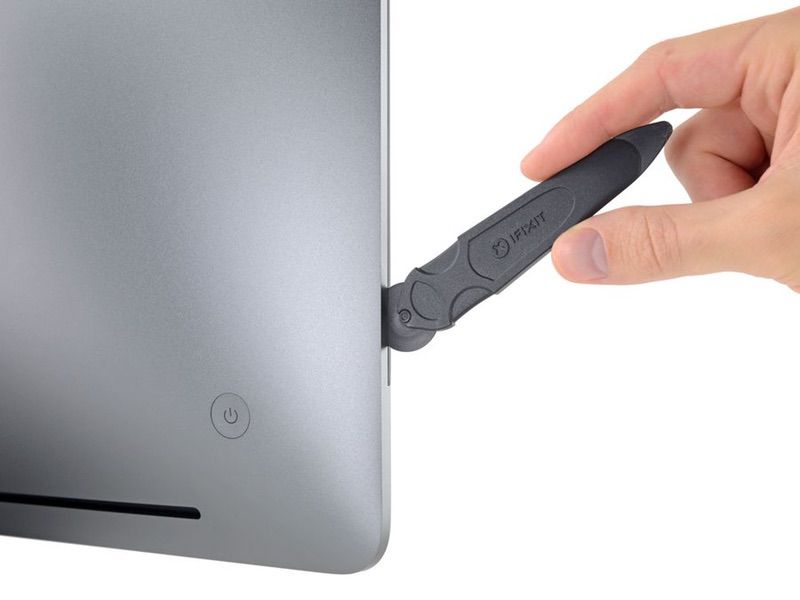

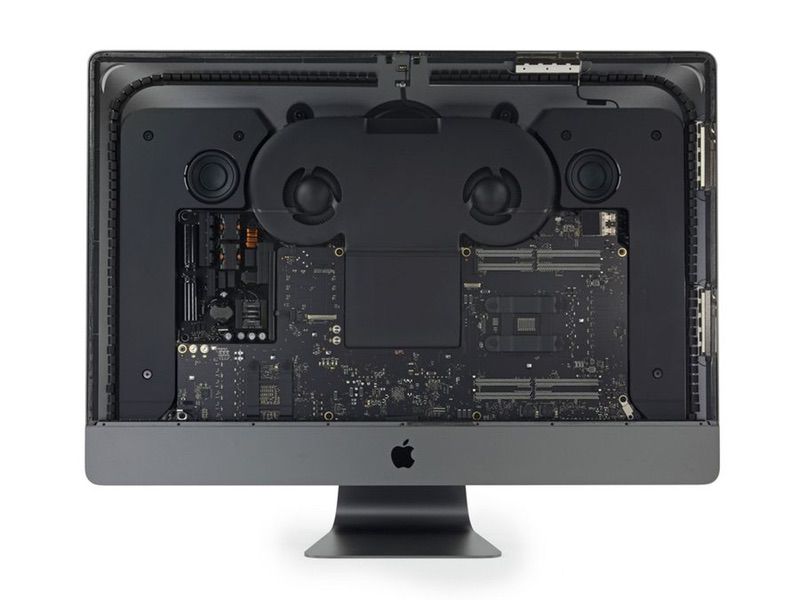

拆开 iMac Pro 依然需要从屏幕下手，热风枪加热后用工具撬开屏幕，吸盘拉开后就能看到内部的景象了，iMac Pro 的内部几乎是完全对称的，强迫症患者会很舒服。

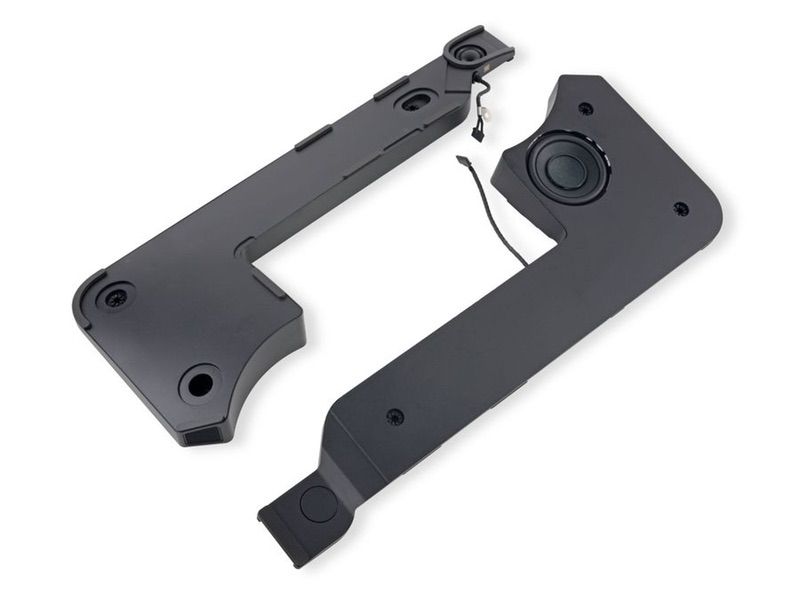

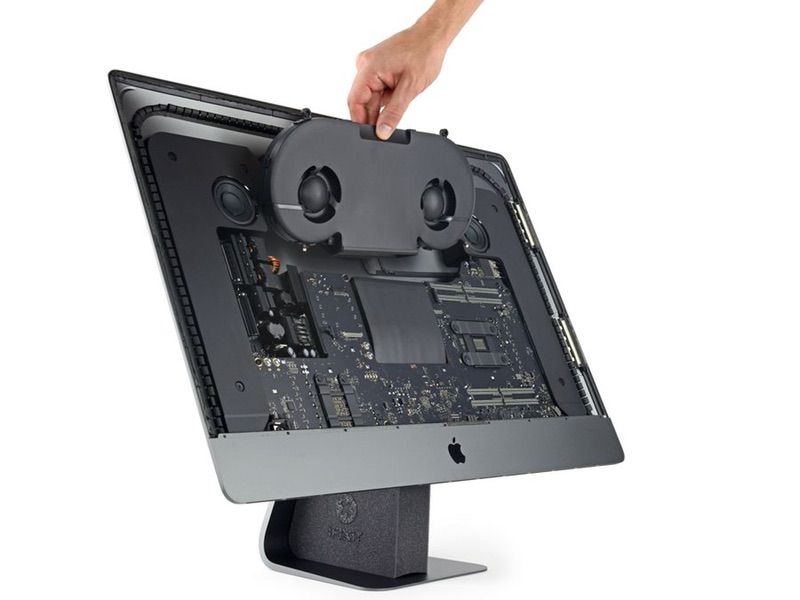

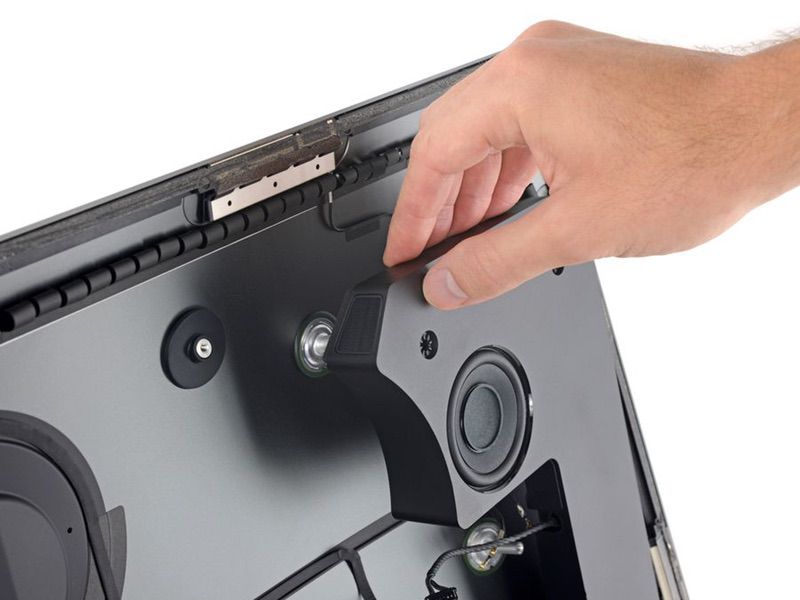

可以看到 iMac Pro 的散热器体积非常大，苹果称这款散热器散热能力提升了80%，这显然是为它强劲能而准备的。散热器两侧就是体积超大的扬声器了。

不过更强的散热也一定程度上挤占了其他部件的空间，iMac 5K 上深受用户喜爱的内存外部更换槽就没有了，并且苹果也移除了全尺寸桌面硬盘。

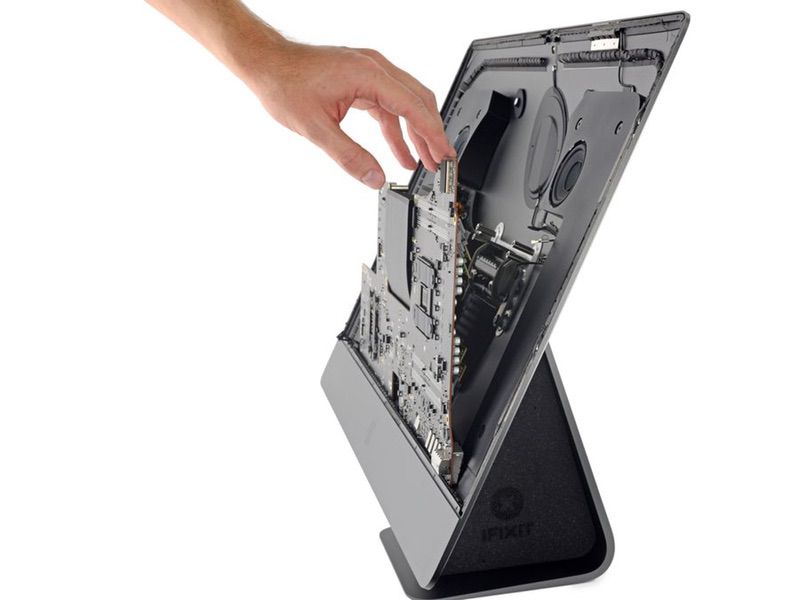

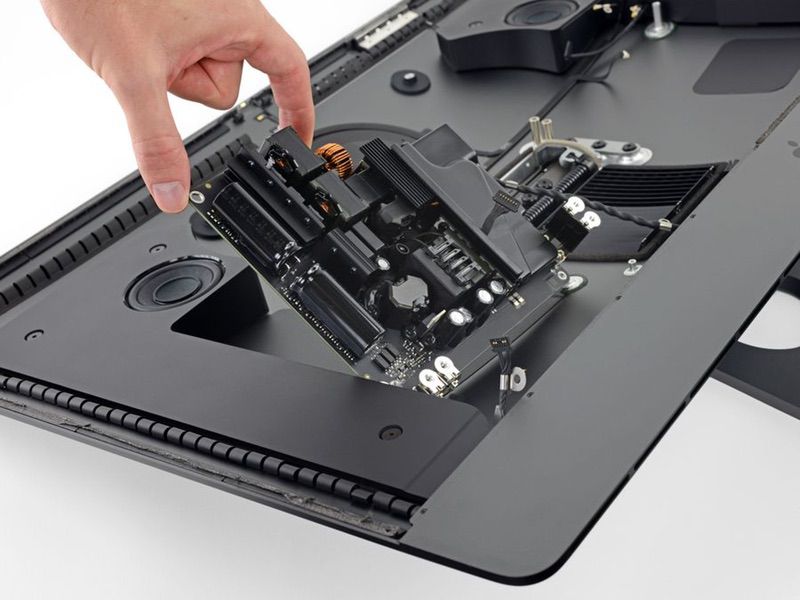

接下来开始拆主板，AirPort 无线网卡被焊在了主板上，而在此前的 iMac 5K 上苹果使用的是模块化设计。

拆下主板之后，可以看到四根内存都是可以手动卸下来的，iMac Pro 搭载的也是 288-pin DDR4 ECC RAM 内存条，型号为海力士 H5AN8G8NAFR-VKC 2,666 MHz DDR4，能够提供服务器级别的稳定。

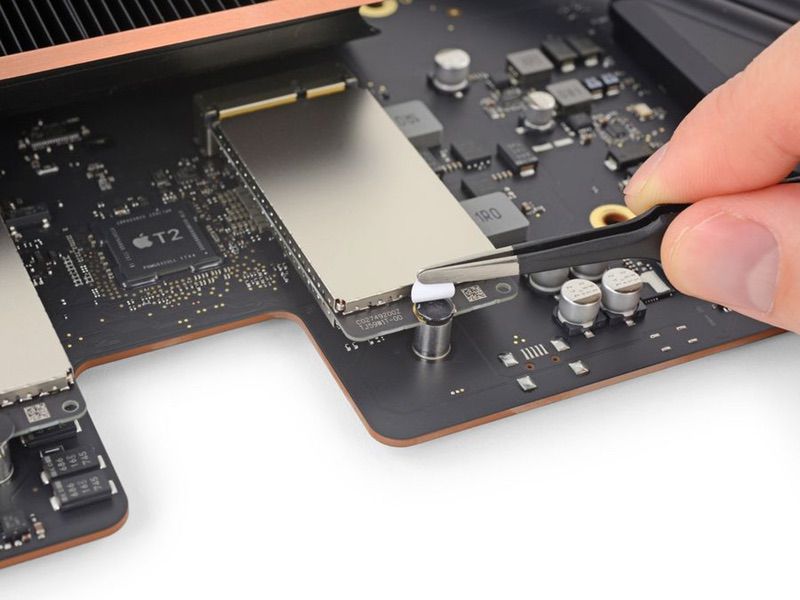

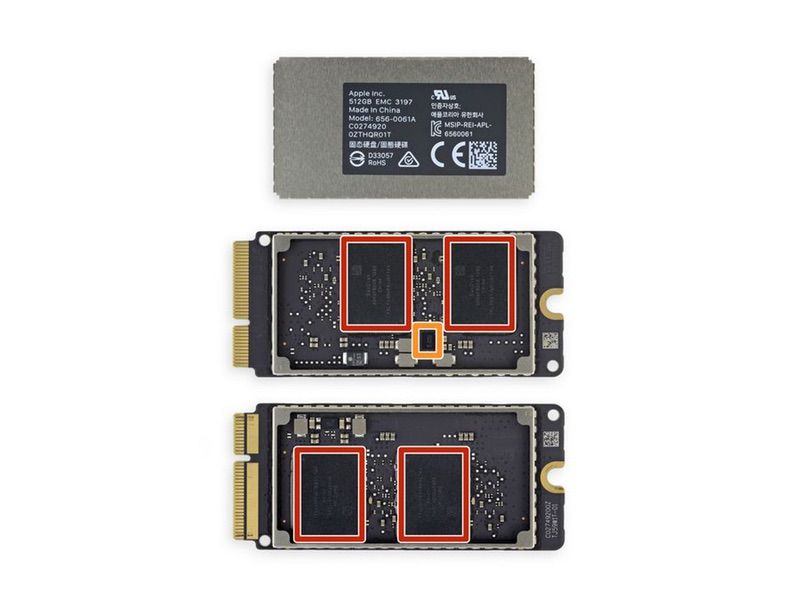

而两块512GB 的 PCI-E SSD 组成了1TB 的硬盘，SSD 来自闪迪，闪存颗粒型号为 SDRQF8DC8-128G，每块 SSD 上四颗闪存，一块512GB，两块一共1024GB。不过因为是苹果定制的 SSD，所以基本上是很难以更换的。

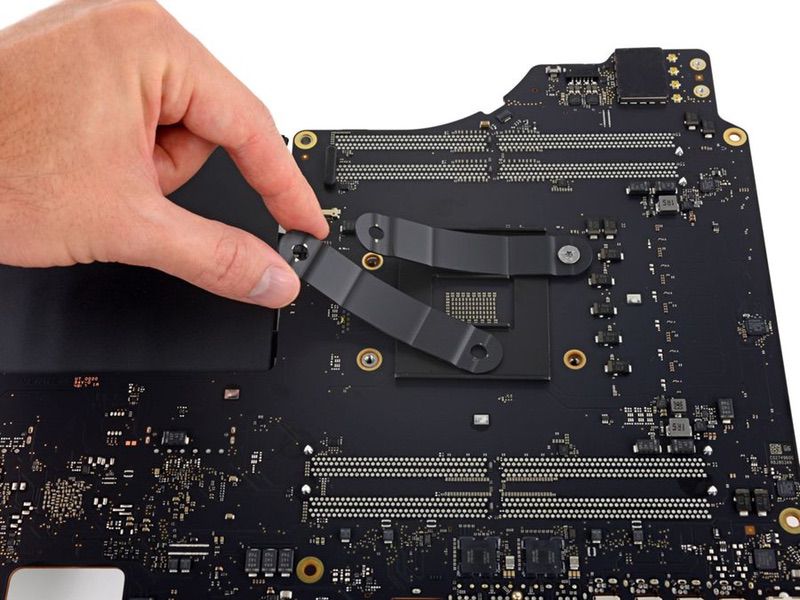

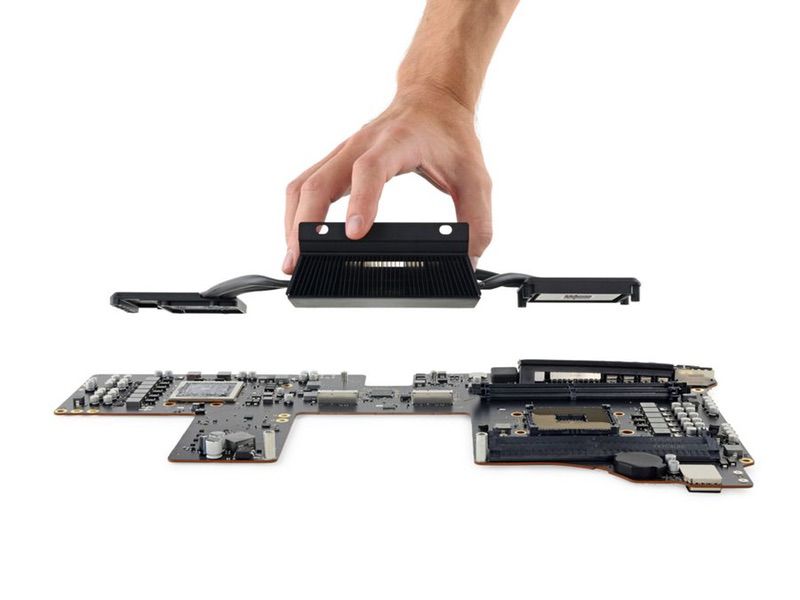

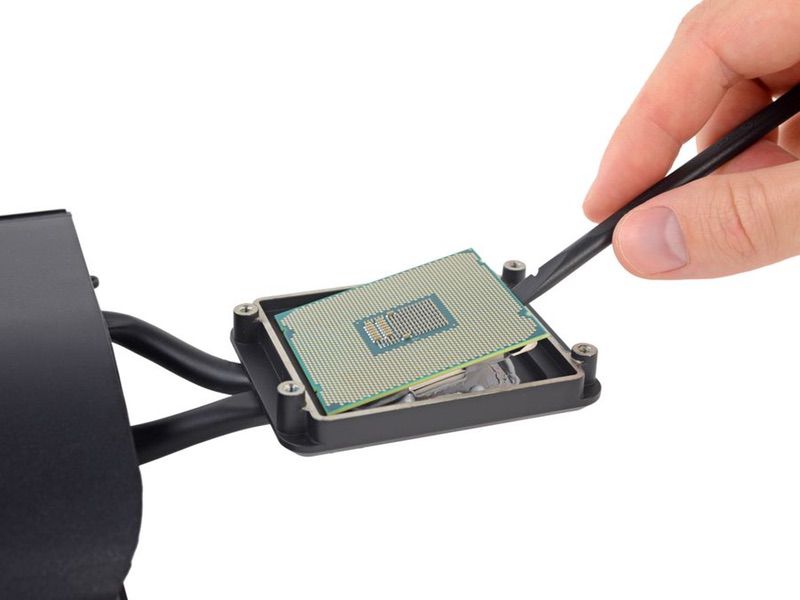

接下来要拆散热器了，散热器下方就是来自英特尔的CPU，这块 CPU 据说是英特尔为苹果特供的，所以虽然是标准的 LGA 2066 接口，但是仍不确定是否能够自行升级。

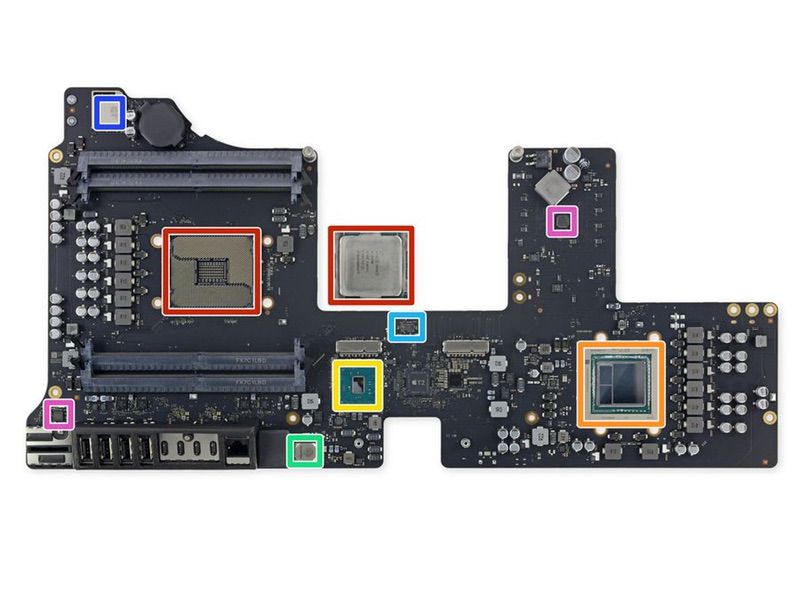

下图为主板详细标注：

红色：英特尔至强 W-2140（Skylake 架构，14nm 制程），标准频率为 3.2GHz，睿频 4.2GHz，

橙色：AMD S5J68 1747 GPEW0333S3 SS63HBN181747US40104 Radeon Pro Vega 56 显卡，配备 8GB HBM2 显存，

：英特尔 X72733 E1 05780，iFixit 认为可能是平台控制组件

绿色：AQUANTIA AQtion AQC107-B1-C PCIe 转以太网控制器

浅蓝：Pericom Semiconductors PI3PCIE3412AZHE PCIE 3.0 mux/demux switch

蓝色：苹果/USI 339S00428 00012021 Wi-Fi/蓝牙模块

紫色：Genesys Logic GL3227A SD 4.0 内存卡控制器

下图为主板背面标注，苹果对于主板空间的利用率一如既往的高：

红色：音频/DAC芯片，来自 Cirrus Logic 的 CS42L63

橙色：3个 Primarion PXE1110CDM 1YUS7Q84 H1746 8F4 PMC005 和 Primarion PXE1610CDN 1YUS7Q84 H1745 807 PW005

：2个英特尔 JHL6540 Thunderbolt 3 控制器

绿色：International Rectifiers IOR 35217-01 C740P GSGK

浅蓝：Macronix MXIC MX25L4006EZNI CMOS 序列闪存

蓝色：恩智浦（NXP）L6524 I/O 扩展器

在下图，iFixit 还为我们标注出了两块重要的芯片：苹果 T2 （红色）和 A10 芯片（），iMac Pro 上市之前的传言也得到了验证。T 系列芯片首次出现在打在了 Touch Bar 的 MacBook Pro 2016款上，T1芯片当时负责 SMC、图像信号处理、音频控制和 SSD 控制、 Secure Encle 和硬件加密等功能。
