结构图
图 2-3 典型电冰箱的透视结构图

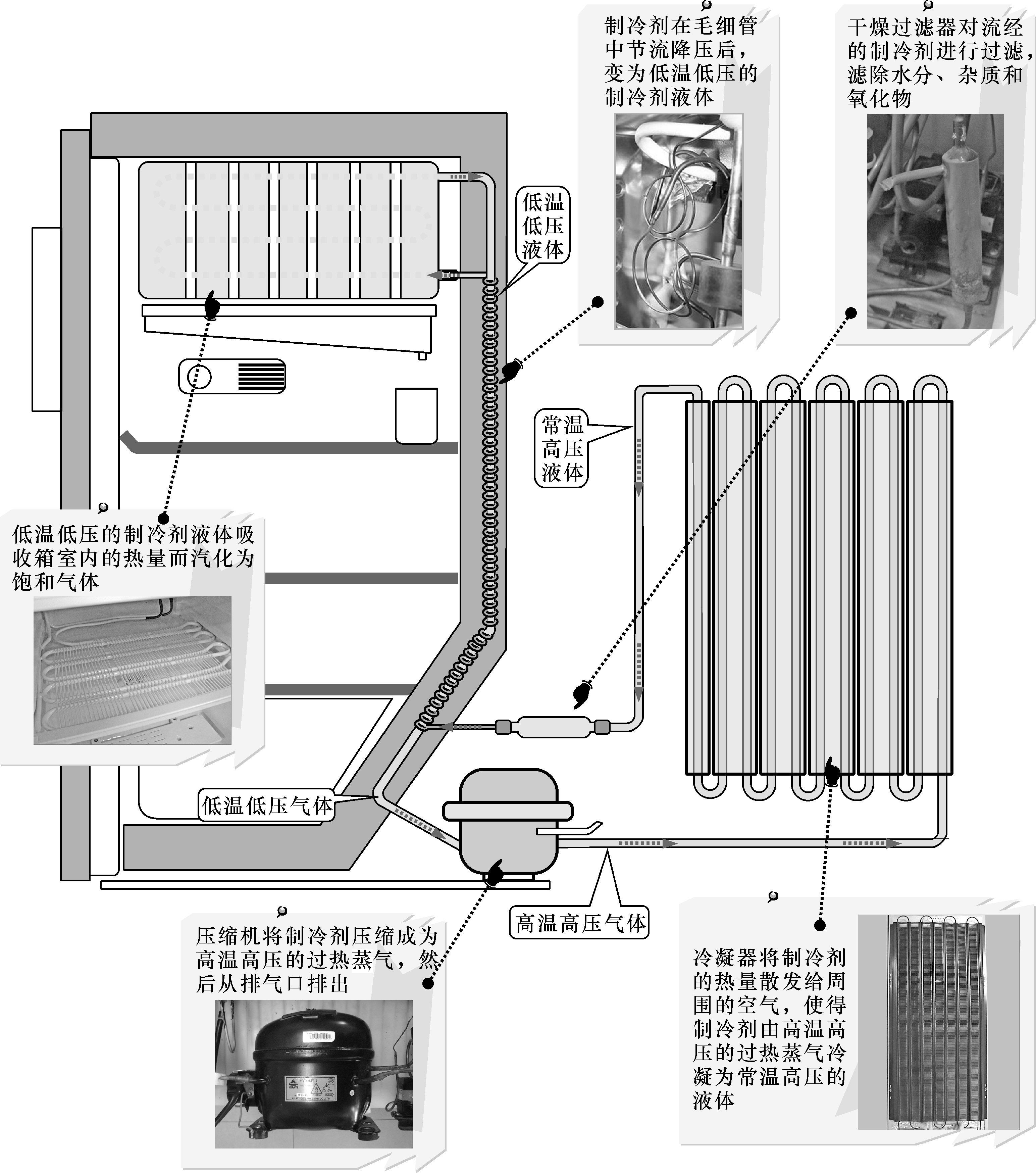

图 1-28 典型电冰箱的制冷循环过程
制冷剂以气态的形式由压缩机吸入，经压缩机压缩后成为高温高压的过热蒸气，然后从压缩机的排气管排出，经排气管道进入冷凝器。冷凝器有助于制冷剂将热量散发给周围的空气，使得制冷剂由高温高压的过热蒸气冷凝为中温高压的液体，然后经过干燥过滤器进入毛细管。由于毛细管的通道细长，制冷剂进入毛细管被节流降压后变为低温低压的制冷剂液体，再进入蒸发器。在蒸发器中，低温低压的制冷剂液体要大量吸收外界热量而汽化为饱和蒸气，这就达到了在蒸发器中向外界吸热制冷的目的。由蒸发器出来后，在吸气管中变为低压蒸气的制冷剂再被压缩机吸入，开始下一次循环。
压缩机
压缩机是最主要的部件。它是制冷循环系统的动力源，压缩机的运转使制冷循环系统中的制冷剂在管路中循环流动，通过热功的转换达到制冷目的。
压缩机的种类大体上可分为往复活塞式、旋转活塞式、涡旋式及变频式 4 种。
图 4-1 往复活塞式压缩机的外形及其内部结构图

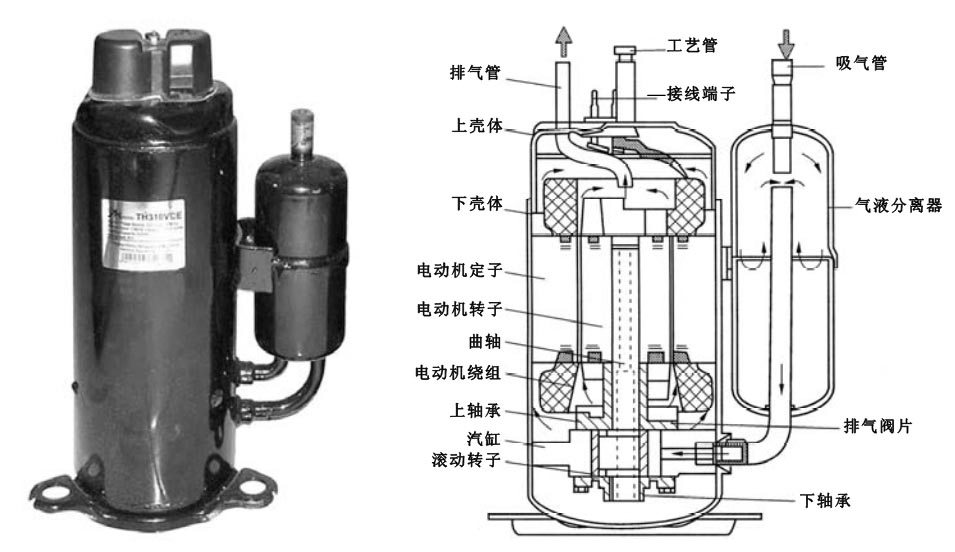

图 4-8 旋转活塞式压缩机的外形及内部结构图

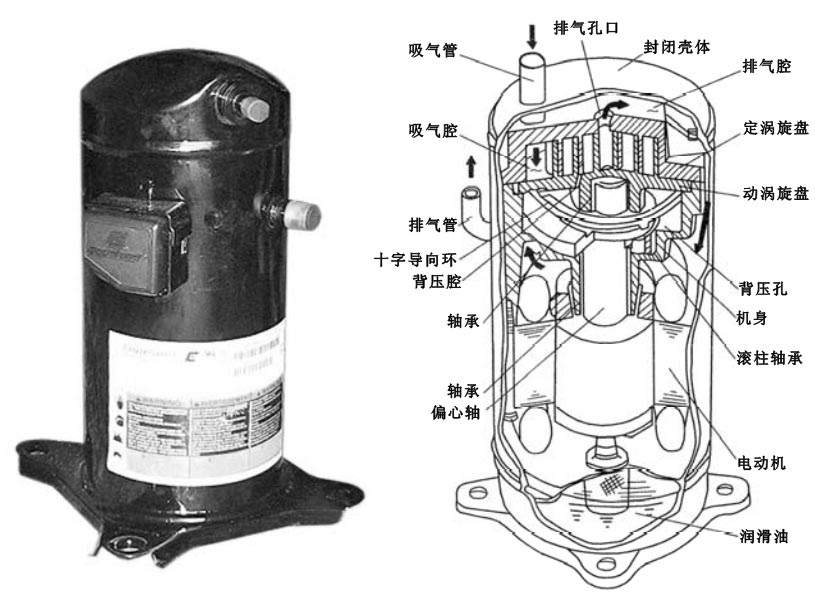

图 4-12 涡旋式压缩机的外形与内部结构图

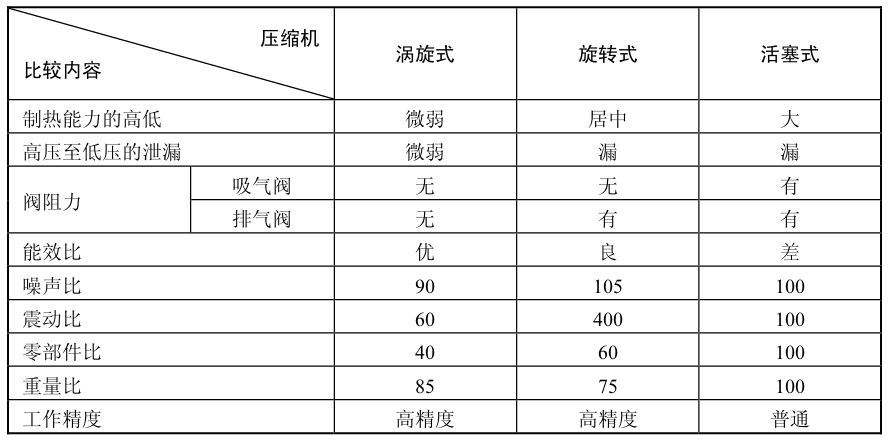

表 4-1 几种压缩机的能对比
电磁继电器
一般可分为 3 种：即启动继电器、压力继电器和过载保护器。电磁继电器在空调器中的应用比较广泛，如室内/室外风扇电动机的风速转换、负离子发生器的启动与停止转换、同步电动机的运行、电磁四通换向阀的切换等都是利用电磁继电器进行控制的。
图 5-2 电磁继电器的分类
用于电冰箱的电磁继电器主要有电流式启动继电器（重锤式启动继电器、PTC 启动继电器）和过热保护继电器（内埋式过热保护继电器、碟形过热保护继电器）。电冰箱启动继电器一般安装在压缩机绕组接线端。

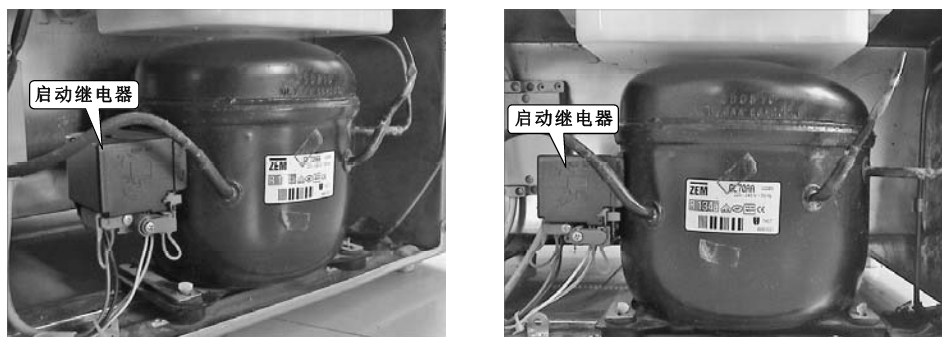

图 5-4 启动继电器的安装位置
启动继电器是采用单相异步电动机的压缩机的专用启动元件。根据启动继电器与压缩机启动绕组的连接方式不同，启动继电器可分为电流式和电压式两大类，电冰箱中使用的是电流式启动继电器。
其他包括
- 碟形过热保护继电器
- 水银启动继电器
- 电压式启动继电器
- 波纹管式压力继电器
- 薄壳式压力继电器
- 内埋式过热保护继电器
- 熔断温度继电器
- 水银过流继电器
- 过压继电器
蒸发器
蒸发器是电冰箱和空调器制冷系统中重要的热交换部件。在制冷系统中，经过冷凝、节流、降压的制冷剂液体需要在蒸发器中从外界吸收热量，以便制冷剂能够达到汽化条件，使周围温度下降，达到制冷的效果。
蒸发器按形态可分为板管式蒸发器、吹胀式蒸发器、钢丝盘管式蒸发器、翼片管式蒸发器和翅片盘管式蒸发器。

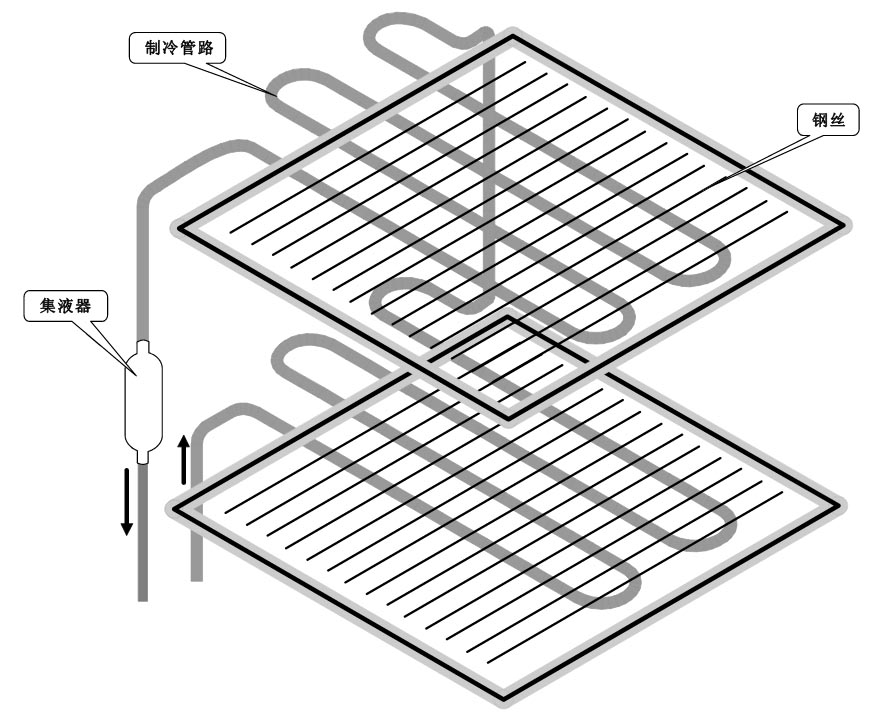

图 6-4 钢丝盘管式蒸发器的结构示意图

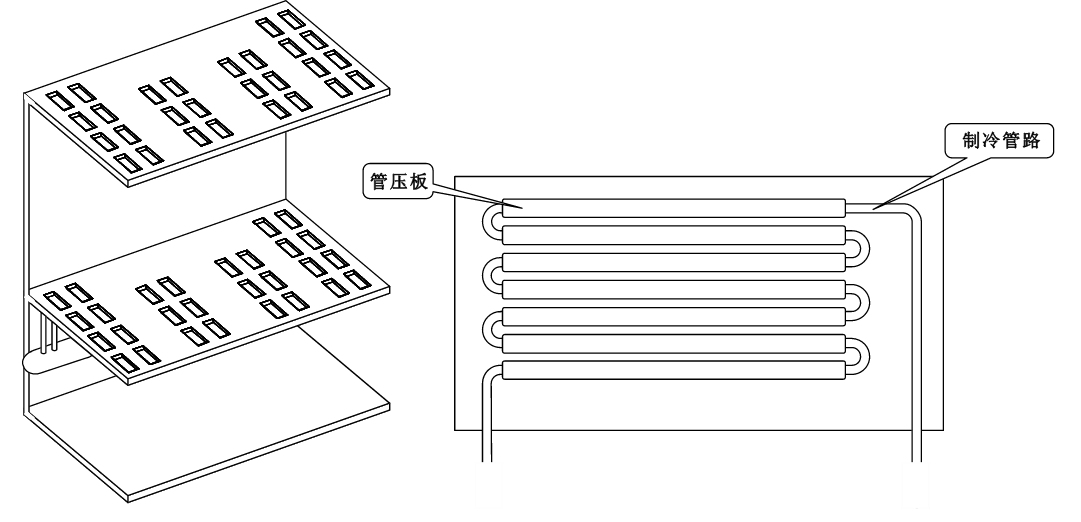

图 6-6 板管式蒸发器的结构示意图

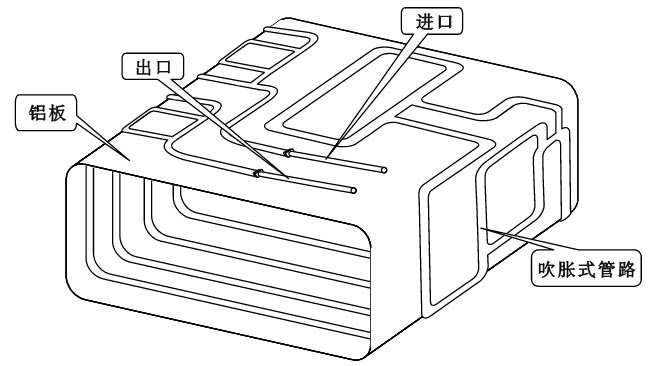

图 6-8 吹胀式蒸发器的结构示意图
冷凝器
冷凝器又称散热器，是电冰箱和空调器制冷系统中的另一个重要的热交换部件。它的进气管与压缩机排气口相连，经压缩机处理的高温高压的制冷蒸气从进气管进入冷凝器，冷凝器的出气管与干燥过滤器相连，将经过冷凝器冷却处理变成液态的制冷剂经过干燥过滤器和毛细管送入蒸发器中。所以其作用简单来说就是将经压缩机处理后的高温高压制冷剂蒸气，在冷凝器里经过热交换，向周围的空气中散热，冷却液化成液态（与蒸发器作用正好相反）。
冷凝器按照形态结构可分为百叶窗式、钢丝盘管式、内藏式和翅片式；按冷却方式可分为风冷式和直冷式。风冷式依靠风扇强迫空气流动来进行冷却，为强制对流式冷凝器；直冷式为空气自然对流式冷凝器。百叶窗式、钢丝盘管式、内藏式属于直冷式，而翅片式属于风冷式。

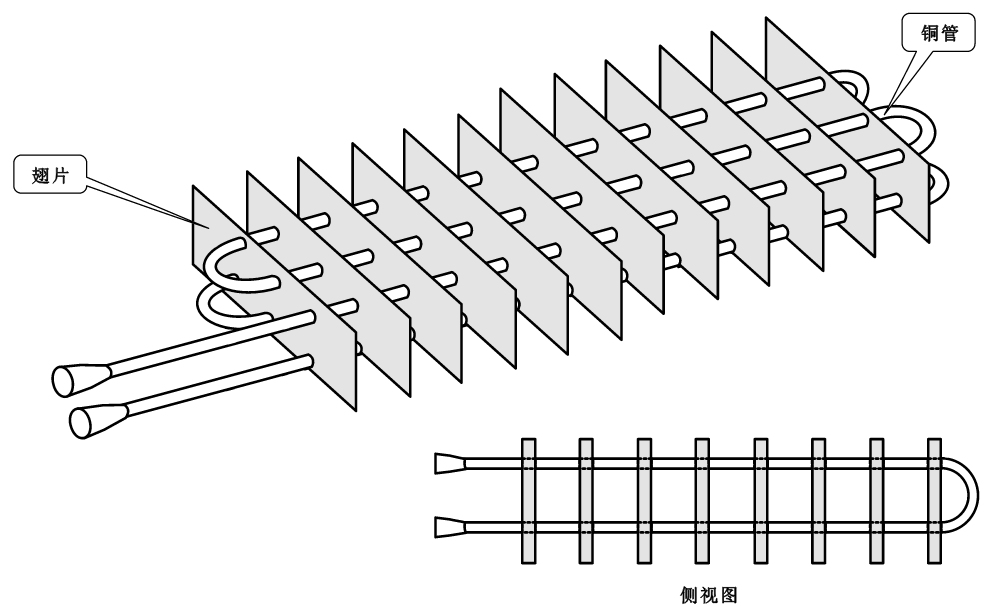

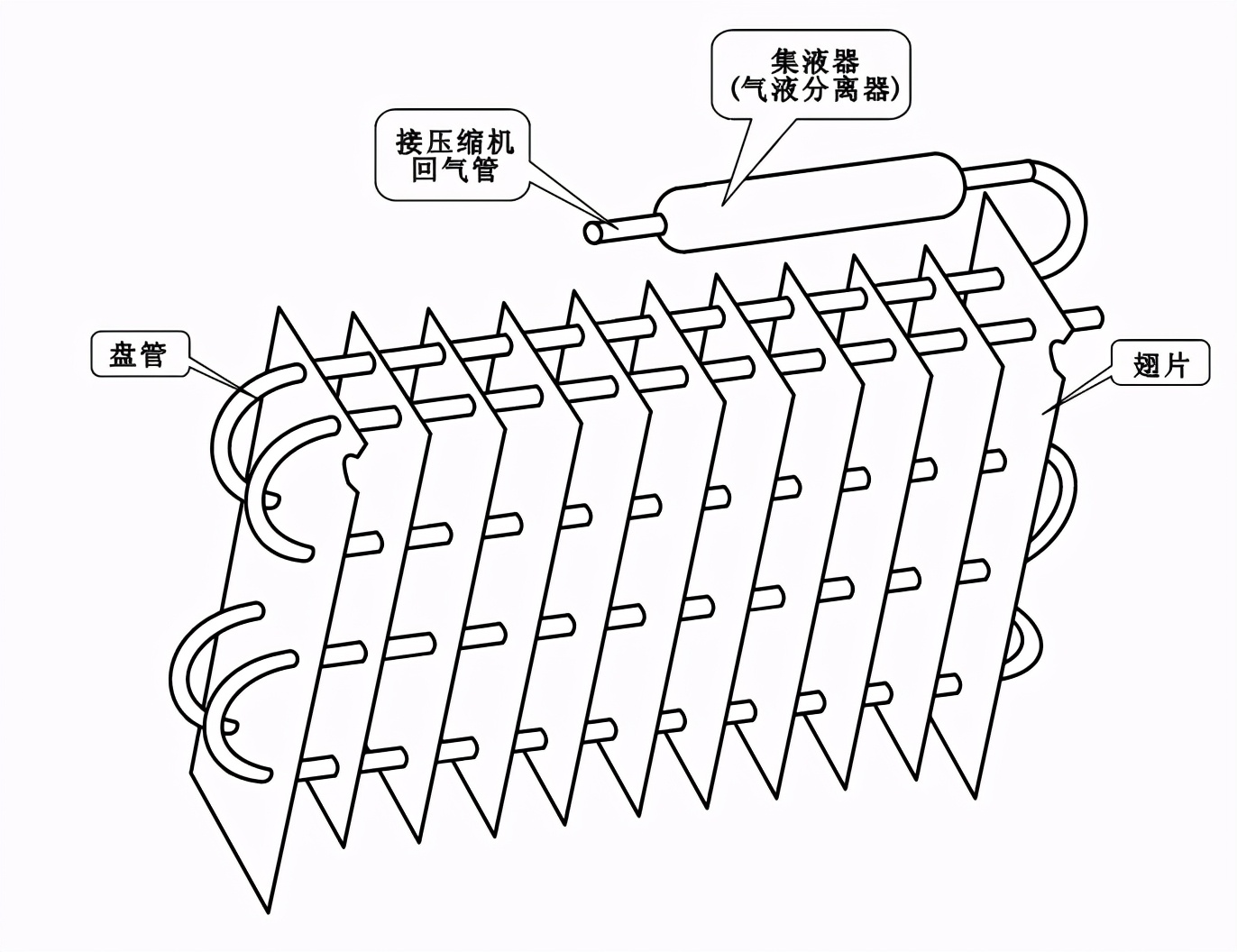

图 6-15 翅片式冷凝器的结构示意图

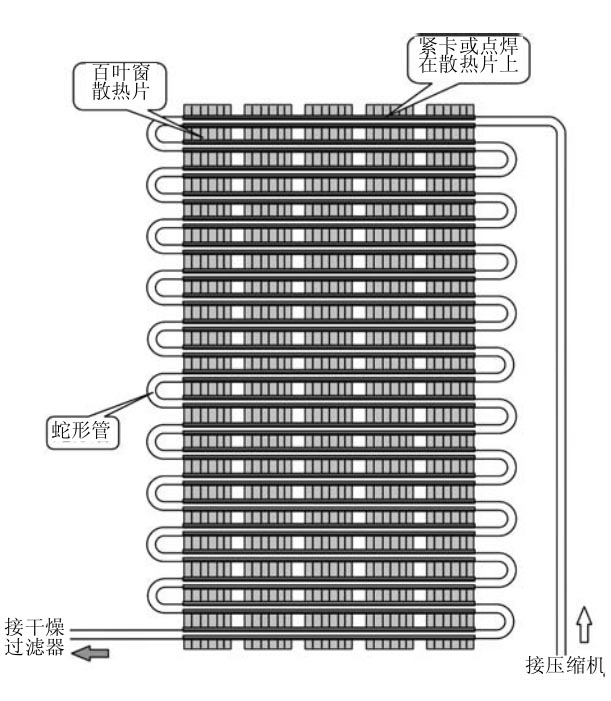

图 6-17 百叶窗式冷凝器的结构示意图

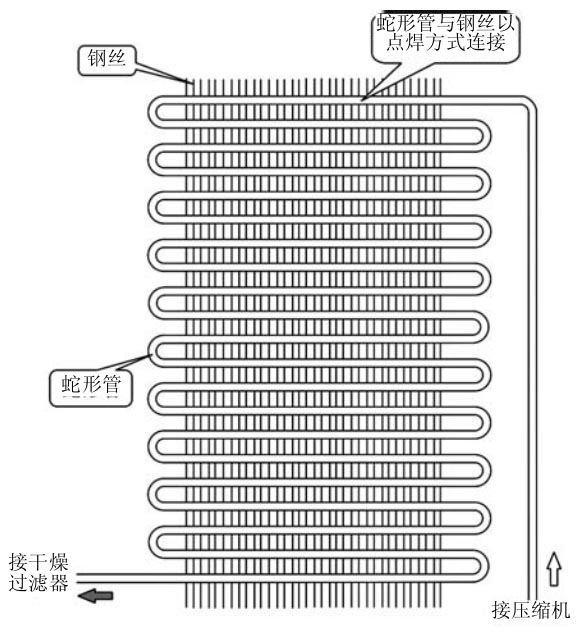

图 6-19 钢丝盘管式冷凝器的结构示意图
图 6-21 内藏式冷凝器的结构示意图
干燥过滤器
在电冰箱和空调器整个制冷系统中，干燥过滤器安装在冷凝器和毛细管之间。它的作用主要有两个：第一是清除制冷系统中的残留水分，防止产生冰堵，并减小水分对制冷系统的腐蚀作用；第二是滤除制冷系统中的杂质，如灰尘、金属屑和各种氧化物，以防止杂质堵塞毛细管或损坏压缩机。
常用的干燥过滤器有单入口和双入口两种类型
图 7-2 单入口干燥过滤器的外形

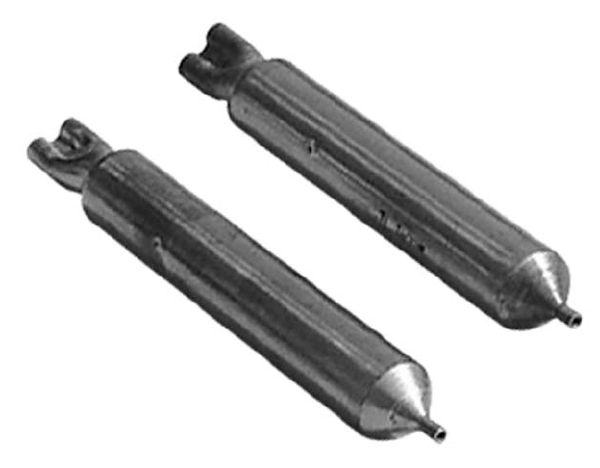

图 7-4 双入口干燥过滤器的外形
从外形上看，这种干燥过滤器的入口端有两个接头，其中一个是用来接冷凝器，另一个则是工艺管口，用于检修时抽真空
用于电冰箱和空调器干燥过滤器中的干燥剂采用的是一种称做分子筛的物质，它又称为人工合成泡沸石，这是一种具有晶体骨架结构的硅铝酸盐，呈白色粉末状，不溶于水。在干燥过滤器中，用黏合剂将分子筛塑合成小球形状，并具有均匀的结晶空隙。当制冷剂液体从中通过时，由于制冷剂分子的直径大于水分子的直径，分子筛就可以将水分子「筛选」出来。
毛细管
毛细管是制冷系统内非常重要的节流降压器件。它安装在干燥过滤器和蒸发器之间。

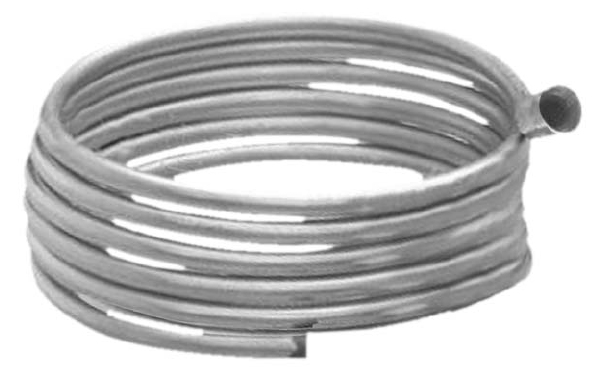

图 7-8 毛细管的外形
毛细管从外观上看是一段很长很细的铜管，它的内径为 0.5～1.2Mm，长度为 2.5～4.5M。从冷凝器流出的高压液态制冷剂经干燥过滤器干燥后便被送入毛细管，由于毛细管十分细长，液态制冷剂通过它时会受到较大的阻力而产生压力降，这样就将制冷剂由原本的中温高压状态转变成了低温低压状态，为其在蒸发器中汽化创造了条件。为了提高制冷系统的制冷效率，在实际使用中常将毛细管与制冷系统的低压回气管（蒸发器回气管）采用螺旋状绕制、焊接或从回气管中穿过的方式来形成回热循环装置
闸阀组件
（1）单向阀
单向阀的主要作用是防止旋转式压缩机在停机时，其内部大量的高温高压蒸气倒流向蒸发器，使蒸发器升温，从而导致制冷效率降低。在压缩机回气管路中接入单向阀，可使压缩机停转时制冷系统内部高/低压能迅速平衡，以便再次启动。
图 7-25 单向阀在制冷系统中的安装位置
单向阀具有单向导通、反向截止的能力
图 7-26 单向阀的外形
（2）压差阀
压差阀又称节能阀（或高压阀），它通常安装在旋转式压缩机电冰箱冷凝器的出口处。其主要作用是在压缩机停机后切断高/低压系统的管路，以防止冷凝器中的高压制冷剂向蒸发器泄漏，从而缩短再次开机时系统达到冷却压力差所需的时间。
图 7-29 压差阀的安装位置
（3）二通电磁阀
二通电磁阀通常安装在冷凝器的出口处，其作用与压差阀基本相同，不同之处是它依靠电来控制开关的通断，它的开启与压缩机同步。它主要由阀孔通道、电磁线圈、阀杆（铁芯）、复位弹簧等部件构成。
（4）二位三通电磁阀
图 7-31 二位三通电磁阀的安装位置
这种电磁阀在冷冻室及冷藏室两个温控器的双重控制下，通过不断改变系统中制冷剂的流动方向，实现系统双温双控的目的，从而解决了双温单控电冰箱冷冻室与冷藏室难以匹配的问题。
