什么是“基站” 今天我们看一下基站的组成。同时呼吁大家，保护基站，人人有责。

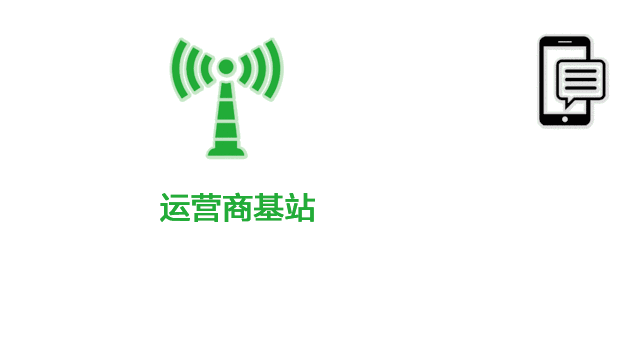

基站，就是Base Station
一般特指“公用移动通信基站”
大家都知道
基站就是给手机提供信号的
▼例如这样的东东▼
但实际上
上面这个东东只是铁塔和天线而已
只是基站的一个组成部分
基站除了这些看得见的部分
还包括很多看不见的部分
在2G、3G时代
基站分为两层结构
如下图
到了4G LTE时代
两层精简成了一层
变成了单独的eNodeB
以eNodeB为例
一般包括以下组成部分
名字很顺口，也很好记
BBU = 哔哔哟
RRU = 啊啊哟
天馈 = 天线+馈线
BBU
下图就是BBU正面图
一看就是不能淋雨的货
所以，通常BBU都是放在室内
（也就是机房里）
关于机房，要说明一下
基站通常都有一个机房
有的在大楼里某个不起眼的角落
也有的在室外，像下面这样
野外基站机房（野鸡）▼
大家在铁塔下面通常会看到这样的小房子
专门找了个野站
拍了一张实景照片▼
（有点像千年古墓啊。。。）
以前的基站是运营商一砖一瓦砌起来的
不是很费事嘛
所以，现在改成一体化站房了
就是这样▼
自带底座，找个地方一放，就完事了
（有的甚至自带轮子，可以拉着走）
你问我机房里面是什么样的？
没钥匙，进不去。。。
只能找了个网上的照片
大概是这样的▼
（大部分机房都没这么干净宽敞明亮。。。）
回到话题
BBU，就塞在机房的机柜里
机柜里可能还有机柜电源设备和传输设备
很容易辨认：
有很多红色黑色蓝色线（电源线）的
带很多开关拨扭的
一般是电源设备
有很多光纤口、网口的
插了很多黄色光纤线之类的
一般是传输设备
说了半天，BBU到底干啥用的？
BBU
Building Baseband Unit，基带处理单元
主要完成信道编解码、基带信号的调制解调、协议处理等功能
听不懂没关系，PASS！
RRU
接下来说说RRU
▼这个就是RRU▼
是不是有点像暖气片和行李箱？
不要小看它
这玩意儿特别重
当年俺试过一个人搬它
结果把老腰都给闪了
不过听说现在的RRU轻巧了很多
RRU
Radio Remote Unit，射频拉远单元
主要完成射频信号调制解调，射频模拟信号功率放大，传送给天馈
RRU主要是抱杆或挂墙安装
▼抱杆安装▼
▼挂墙安装▼
忘了说了，BBU偶尔也挂墙，省空间啊
和BBU不同，RRU装在室外的比较多
天馈系统
接下来是天馈啦
天馈包括天线和馈线
大家经常会提到“天线”
但是，基站天线和你想的可能并不一样
现在用的最多的天线，就是这样的▼
就是一块板子，所以也叫“板状天线”
抱杆安装，非常方便
也很省钱省空间
一根柱子就搞定了
一块“板子”就是一个扇区
它属于定向天线
通常安装在高处，板面朝向覆盖方向
会向下倾斜一定角度
下图是一个标准的三扇区基站
（发现天线下方抱杆安装的RRU没？）
天线的种类非常多。。。
按波长分：中波天线、短波天线、超短波天线、微波天线...
按性能分：高增益天线、中增益天线...
按指向分：全向天线、定向天线、扇区天线...
按用途分：基站天线、电视天线、雷达天线、电台天线...
按结构分：线天线、面天线...
按系统类型分：单元天线、天线阵...
