最近有很多老铁都十分关心离心铸造最适合生产什么铸件这个问题。还有朋友关心离心铸造的产品。对此，碳百科整理了相关的教程，希望能帮助到你。
铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期，工艺上已达到相当高的水平。铸模的材料可以是砂、金属甚至陶瓷。应不同要求，使用的方法也会有所不同。每一种铸造工艺都有哪些特点？适合做哪类产品？
一、砂型铸造
铸件材质：各种材质
铸件质量：几十克——几十吨至几百吨
铸件表面质量：差
铸件结构：简单
生产成本：低
适用范围：最常用的铸造方法。手工造型适用于单件、小批量和难以使用造型机的形状复杂的大型铸件。机器造型适用于批量生产的中、小铸件。
工艺特点：手工造型：灵活、易行，但生产效率低，劳动强度高，尺寸精度和表面质量低。机器造型：尺寸精度和表面质量高，但投资大。
简述：砂型铸造是当今铸造业中使用最普遍的铸造工艺，适用于各种材质，铁合金，非铁合金铸造都能用砂型铸造。可以生产从几十克到几十吨，及更大的铸造件。砂型铸造的不足之处是：只能生产结构相对简单的铸件。砂型铸造最大的优势是：生产成本低。但在表面光洁度、铸件金相，内部密度相对较低。在造型方面，可手工造型，亦可机器造型。手工造型适用于单件、小批量和难以使用造型机的形状复杂的大型铸件。机器造型可大幅度提高表面精度和尺寸精度，但，投资较大。
二、熔模铸造
铸件材质：铸钢及非铁合金
铸件质量：几克---几千克
铸件表面质量：很好
铸件结构：任何复杂
生产成本：批量生产时，比完全用机械加工生产便宜
适用范围：各种批量的铸钢及高熔点的合金的小型复杂精密铸件，特别适合铸造艺术品、精密机械零件。
工艺特点：尺寸精度、表面光洁，但生产效率低。

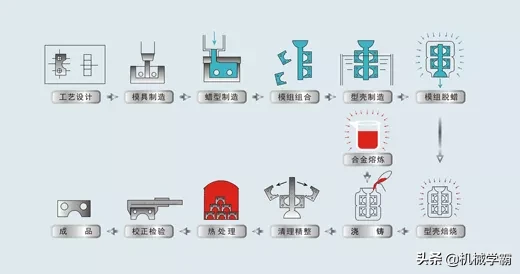

简述：熔模铸造工艺起源较早，在我国，春秋时期迷模铸造工艺就已经应用在贵族的饰品制作方面了。熔模铸造件一般比较复杂，不适用大型铸件。工艺过程较复杂，且不易控制，使用和消耗的材料较贵，故它适用于生产形状复杂、精度要求高、或很难进行其它加工的小型零件，如涡轮发动机的叶片等。
三、消失模铸造
铸件材质：各种材质
铸件质量：几克到几吨
铸件表面质量：较好
铸件结构：较复杂
生产成本：较低
适用范围：不同批量的较复杂和各种合金铸件。
工艺特点：铸件尺寸精度较高，铸件设计自由度大，工艺简单，但模样燃烧有一定的环境影响。

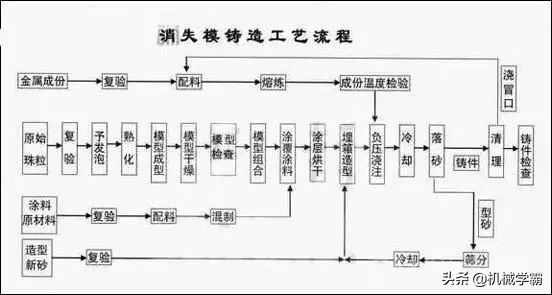

简述：消失模铸造是把与铸件尺寸形状相似的石蜡或泡沫模型粘结组合成模型簇，刷涂耐火涂料并烘干后，埋在干石英砂中振动造型，在负压下浇注，使模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新型铸造方法。消失模铸造是一种近无余量、精确成型的新工艺，该工艺无需取模、无分型面、无砂芯，因而铸件没有飞边、毛刺和拔模斜度，并减少了由于型芯组合而造成的尺寸误差。
以上这十一种铸造方法，工艺特点不同，在铸造生产中，不同的铸件，选择相应的铸造方法。其实，很难说难种铸造工艺有绝对的优势，在生产中，大家也是选择适用的工艺，选择价比更低的工艺方法。
四、离心铸造
铸件材质：灰铸铁、球墨铸铁
铸件质量：几十千克至几吨
铸件表面质量：较好
铸件结构：一般为圆筒形铸件
生产成本：较低
适用范围：小批量到大批量的旋转体形铸件、各种直径的管件。
工艺特点：铸件尺寸精度高，表面光洁，组织致密，生产效率高。

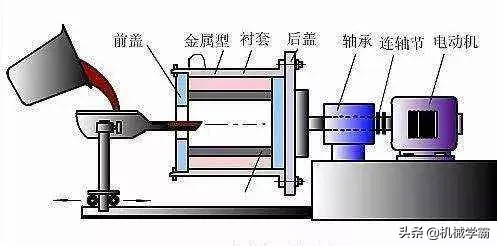

简述：离心铸造（centrifugalcasting）是指将液态金属浇入旋转的铸型里，在离心力作用下充型并凝固成铸件的铸造方法。离心铸造用的机器称为离心铸造机。
【简介】离心铸造的第一个专利是在1809年由英国人爱尔恰尔特（Erchardt）提出的，直到二十世纪初期这一方法在生产方面才逐步地被采用。我国在三十年代也开始利用离心管、筒类铸件如铁管、铜套、缸套、双金属钢背铜套等方面，离心铸造几乎是一种主要的方法；此外在耐热钢辊道、一些特殊钢无缝钢管的毛坯，造纸机干燥滚筒等生产方面，离心铸造法也用得很有成效。目前已制出高度机械化、自动化的离心铸造机，已建起大量生产的机械化离心铸管车间。
五、低压铸造
铸件材质：非铁合金
铸件质量：几十克到几十千克
铸件表面质量：好
铸件结构：复杂（可用砂芯）
生产成本：金属型的制作费用高
适用范围：小批量，最好是大批量的大、中型非铁合金铸件，可生产薄壁铸件。
工艺特点：铸件组织致密，工艺出品率高，设备较简单，可采用各种铸型，不过生产率比较低。

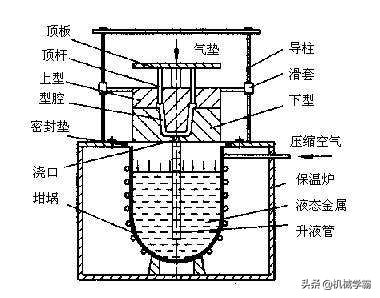

简述：低压铸造，在低压气体作用下使液态金属充填铸型并凝固成铸件的铸造方法。低压铸造最初主要用于铝合金铸件的生产，以后进一步扩展用途，生产熔点高的铜铸件、铁铸件和钢铸件。
六、压力铸造
铸件材质：铝合金、镁合金
铸件质量：几克至几十千克
铸件表面质量：好
铸件结构：复杂（可用砂芯）
生产成本：压铸机和铸型的制作费用很高
适用范围：大量生产的各种非铁合金中小型铸件、薄壁铸件、耐压铸件。
工艺特点：铸件尺寸精度高，表面光洁，组织致密，生产效率高，成本低，但压铸机和铸型成本高。

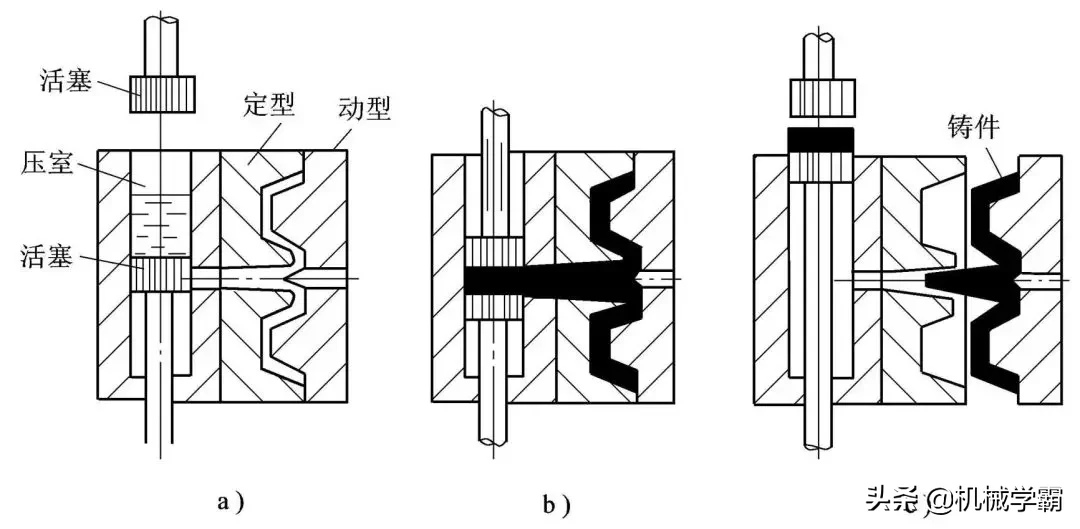

简述：压力铸造，有高压和高速充填压铸型的两大特点。它常用的压射比压是从几千至几万kPa，甚至高达2×105kPa。充填速度约在10~50m/s，有些时候甚至可达100m/s以上。充填时间很短，一般在0.01~0.2s范围内。与其它铸造方法相比，压铸有以下三方面优点：产品质量好，铸件尺寸精度高，一般相当于6~7级，甚至可达4级；表面光洁度好，一般相当于5~8级；强度和硬度较高，强度一般比砂型铸造提高25~30%，但延伸率降低约70%；尺寸稳定，互换好；可压铸薄壁复杂的铸件。例如，当前锌合金压铸件最小壁厚可达0.3mm；铝合金铸件可达0.5mm；最小铸出孔径为 0.7mm；最小螺距为0.75mm。
微信扫一扫
相关推荐
-
项目研究内容有哪些内容的是什么（项目研究目的和主要研究内容）
哈尔滨师范大学马克思主义学院发展历史悠久，最早源于1955年设立的哈尔滨师范大学政治教育科，后依次更名为政治历史系、政治系、共同课教研室、马列主
